Câblage réseau
Cette activité vise à vous familiariser avec le câblage de prises réseaux.
Dans le câblage réseau, 2 normes peuvent être utilisées : la 568A et la 568B.
La 568B est la plus répandue.

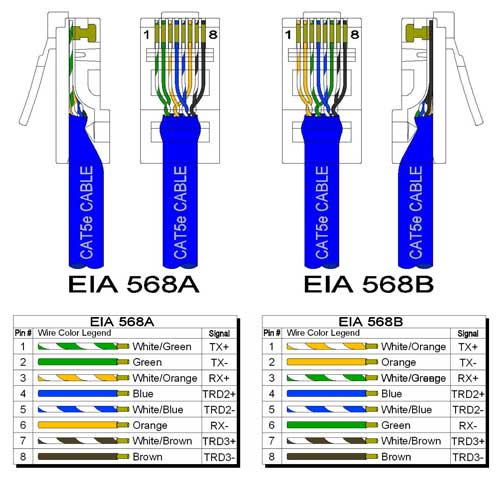

Le câblage ci-dessus indique la correspondance entre une broche du connecteur RJ45 d’un câble réseau et la couleur du câble selon la norme utilisée.
|
Vous pouvez constater que seule la couleur choisie pour les paires de signaux TX+/TX- et RX+/RX- diffère dans les 2 normes. |
Pour les prises, un marquage existe toujours au niveau des broches de façon à indiquer la couleur du câble auquel elles doivent être reliées selon la norme choisie.

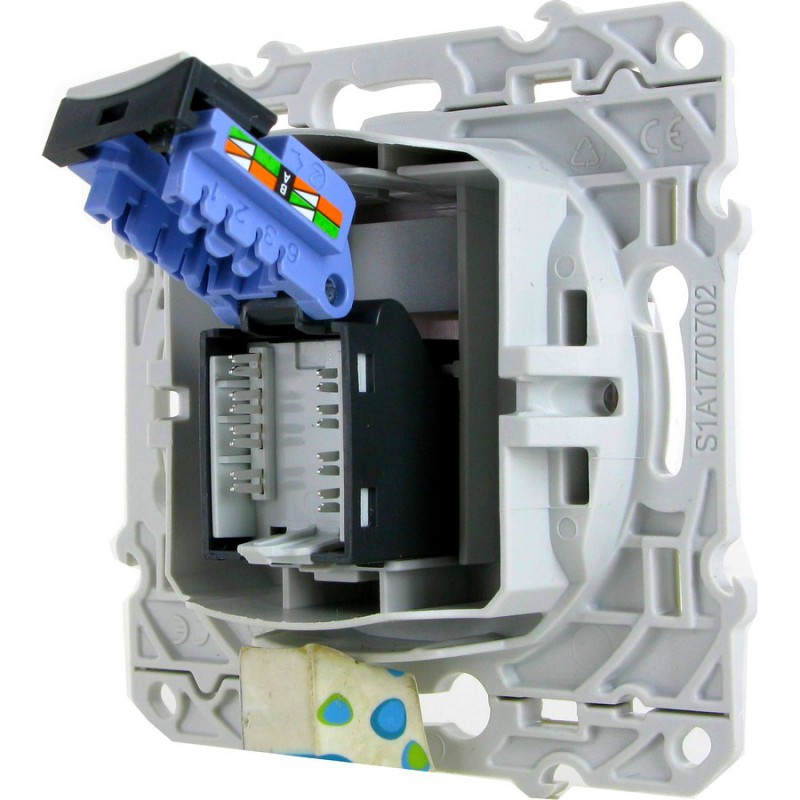

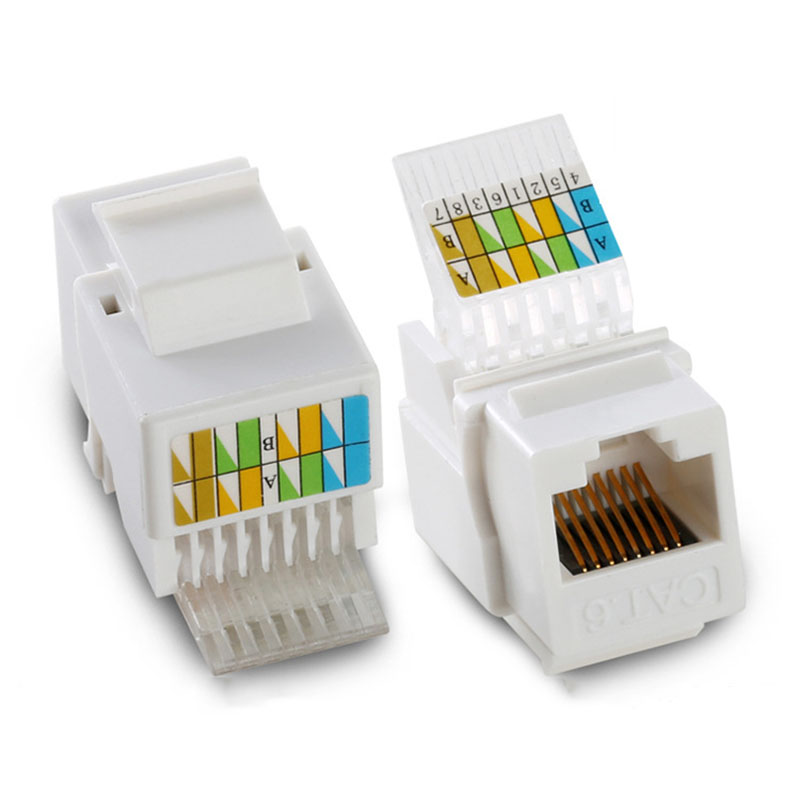

Ci-dessous le marquage d’une prise réseau murale et d’un noyau (→ connecteur RJ45 présent dans les bandeaux de brassage).
| Prise murale | Noyau |
|---|---|
|
|
✎ Travail n° 1 Câblage prise réseau
🎯 Travail à faire :
-
Câbler une liaison réseau reliant la prise murale et le noyau RJ45 qui vous ont été fournis en vous aidant des 2 notices de câblage suivantes :
-
Tester cette liaison avec un testeur de câble
🞄 🞄 🞄
